K4 vilkkurele

[Jimmny]

Elikkä seuraavanlainen ongelma: vaihdoin 1000:een suskaan ledivilkut eteen ja taakse. Nyt pitäisi vaihtaa sitten vilkkurele että saisi vilkuntatahtia hieman rauhoitettua. Mutta koska ko. pyörän releessä on muitakin toimintoja, pitäisi nyt saada tietoon mitkä johdot releen kannasta lähtee vilkuille. Rele on seitsemän napainen. Johtojen väri vaihtuu ennen vilkkuja joten siitä ei pysty päättelemään.

[jarim]

Miksi et käytä vastuksia? Huomattavasti helpompaa kuin alkaa tuota releen toimintaa "pilkkomaan".

[Jimmny]

Vastuksilla vilkkujen teho aina jonkinverran heikkenee, ei nytkään ole kummoiset vaikka ovatkin E-hyväksyttyjä (tai ehkä juuri siksi). Ja oma hommansa on myös vastusten laitto, helpompaa nyppäistä oikeat johdot releen "pohjasta" irti joihin sitten liittää uusi rele. Kunhan vaan sais oikeiden johtojen värit selville...

[jarim]

Tuleeko releelle tällaisia johtoja:
- Musta oranssilla raidalla
- Sininen mustalla raidalla
- Oranssi mustalla raidalla
- Vihreä
- Sininen
- Oranssi vihreällä raidalla
- Vaalean sininen

Nuo värit otettu Hayabusan sähkökaaviosta. Oranssivihreä ja vaalean sininen on vilkun releen johdot. Oranssivihreään tulee +12 ja vaalean sininen lähtee vilkun kytkimelle.

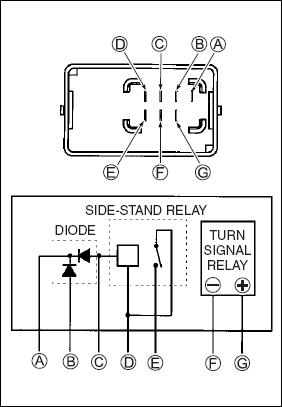

edit: ja jos värit ei täsmää niin tämä voi auttaa:

[Jimmny]

Noniin, vihdoinkin vilkut pelittää niinkuin kuuluukin. Pikkasen oli johtojen värit erit, mutta paikat oli samat. Kiitoksia jarimille
