Blackbird ja TomTom rider

Moikka kaikki Blackbirdin omistajat. Tulin hankkineeksi TomTom riderin hiljattain, ja nyt olisi aika sitten tiedustella seuraavia asioita.

Onko kellään hyviä vinkkejä, mihin se olisi paras kiinnittää?
mukana tulevat jalustat eivät oikein tunnu istuvan birdiin?

Jos olet asentanut navigaattorin pyörääsi, ottaisin mielelläni vinkkejä vastaan.

kiitos jo etukäteen!

[ortexsammakko]

Sama homma. Ajattelin pistää suoraan visiiriin, kun on Kappan spoileri, mahtuu mittariston yläpuolelle ehkä.
Ideoita mihin olisi hyvä laittaa tuo Tom tom. Kiitos

[asakki]

Minä viritin omani "väliaikaisesti" viime syksynä alulatanpätkän ja kolmen nippusiteen kanssa virtalukon viereen yläkolmioon kiinni.
Siinähän tuo möllöttää vieläkin, väliaikaisesti...

kuvei

Edit: Ei peitä pahemmin mittareita, ehkä kellon, mutta tompassahan on oma.
Tankkilaukkukin sopi vielä, ei tullut tielle.

[MRi]

Oma asennus on vielä vaiheessa mutta itse en keksinyt mitään muuta tapaa kiinnittää tomppaa XX:ään noilla vakio-osilla kuin kiinnitys kahvaan.

Eli kahvasovitin kiinni vasempaan kahvaan, kahvakiinnike kahvasovittimeen kiinni, tarrakiinnike edelleen kiinni kahvakiinnikkeeseen joka kiinni itse telineeseen.

Ja jotta asennus ei olisi liian yksinkertaista niin jouduin työstämään kahvakiinnikettä siten, että pallolla varustetun kiinnitysosan sai kääntymään 90 astetta.

Kahvasovitinta en ole vielä laittanut kiinni ts. tuo kiinnitys on vielä testaamatta. Pidemmät pultithan on paketissa matkassa. Ja tarrakiinnikkeen kiinnitys kahvakiinnikkeeseen on vielä tekemättä koska pakkauksessa ei ole pultteja/muttereita tuon kiinnityksen tekemiseen.

Em. kiinnitys on kaiketi samantyyppinen kun alla olevan linkin mukainen kiinnitys kawaan.

http://www.moottoripyora.org/cgi-bin....t=46077

http://www.mp-foorumi.com/gallery/ga...=drooler&gid=0

Tänään täytyy käydä ostamassa puuttuvat osat ja sitten näkee onnistuuko asennus tosiaan noin ja mikä on lopputulos käytön kannalta.

Jos asennus ei vakio-osilla tuota tyydyttävää lopputulosta niin sitten on laitettava tilausta vetämään. Optimipaikkaan eli keskelle tompan saisi jos kiinnitys olisi keskellä pallon kautta, siihen rammountin kiinnitysvarsi ja teline. Valmista pakettia vaan tuollekaan ei ole. Rammountin wizard ei tunne kuin kiinnityspaketin kahvaan.

http://www.adventure-motorcycling.co...s/?product=184

http://www.ram-mount.com/products/motorcycles.htm

[X-ray]

Ram Mountin pallo täältä hintaan 8£

ja tässä se on laitettuna birdiin.



mutterina on 13mm jatko, joka on viilattu 12mm, näppärästi kiristyy tohon reikään.

[MRi]

Tohon se mullakin tulee todennäköisesti menemään. Paikka on optimi tankkilaukun kanssa ja ilman. Ja telinehässäkät ei ole häiritsemässä jos tomppa ei ole matkassa.

Selvennäs vielä miten toi pallo siis on kiinnitetty tohon *

[asakki]

Selvennäs vielä miten toi pallo siis on kiinnitetty tohon

Ja kerrotko miten onnistuu virta-avaimen operointi kun tomppa on paikoillaan?
sekä tuhoaako toi pallo sen kuusiomutterikannan mikä tuolla sisässä on?

toinen

[X-ray]

itse kiinnitin sen jotenkin näin:

Eli tuossa pallossa on 10mm jenka. Joten otetaan 10mm jatko mutteri, semmonen ohutseinämäinen malli joka on ulkomitoiltaan 13mm.

Viilataan mutterin toisesta päästä milli pois sillee että se on halkaisija on 12mm ja se käy tohon blackbirdin keskimutterissa olevaan reikään. Kannattaa tehdä tiukka sovitus.

Sitten pujottaa siitä keskimutterin reijästä narun läpi, kiinnittää siihen sen viilatun mutterin (vaikka kierrantangon pätkää apuna käyttäen) ja vetää mutterin alakautta paikoilleen. Siinä kun on tiukka sovitus ja hiukan onnea niin se mutteri pysyy sen aikaa paikoillaan että kerkee ruuvaamaan pallon siihen kiinne.

[MRi]

Kiitokset, alkaa jo selkiimään.

Ja jotta kokonaisuus vielä hammottuisi niin:

- minkälaiseen / mittaiseen varteen päädyit (oletuksella että käytit Rammountin vartta).
- onko tomppa kiinni varressa omalla vakiotelineellä ja mukana tulleella vakiopallollisella kiinnitysosalla?

[X-ray]

Siis ei mulla ole tomtomia ollenkaan, kommentoin vaan sitä kiinnitysta birdin keskimutteriin jos päätyy rammountin palikoihin.

Mulla on ollu ihan tavallinen käsigps tai nokian känny tossa navikaattorina...



tuossa vielä se viilalla koneistettu mutteri

[MRi]

Ja liian lyhyethän ne mukana tulleet pultit kahvasovittimille oli. Uupuu noin 5 mm tarvittavasta mitasta.

Noilla osilla leikkiminen loppui. Lähti jo tilaus Rammountin osista jenkkilään. Vastaava pallokiinnitys kun X-rayllä + varsi + kiinnike tomppaan.

Toivottavasti tuo paketti natsaa ja vastaa odotuksia.

Nyt * ja sitten *

[ortexsammakko]

Nyt Tomtom on sitten visiirissä kiinni, kuvat myöhemmin. Ruma on, mutta toivottavasti käytännöllinen

[Karza]

Siis varmaankin kiinni katteen pleksissä...

[ortexsammakko]

Siis varmaankin kiinni katteen pleksissä...

Sorry just näin.

[MRi]

No niin, nyt on rideri kiinni XX:ssä ja ainakin pikaisen lenkin perusteella asennus vastaa täydellisesti odotuksia! *

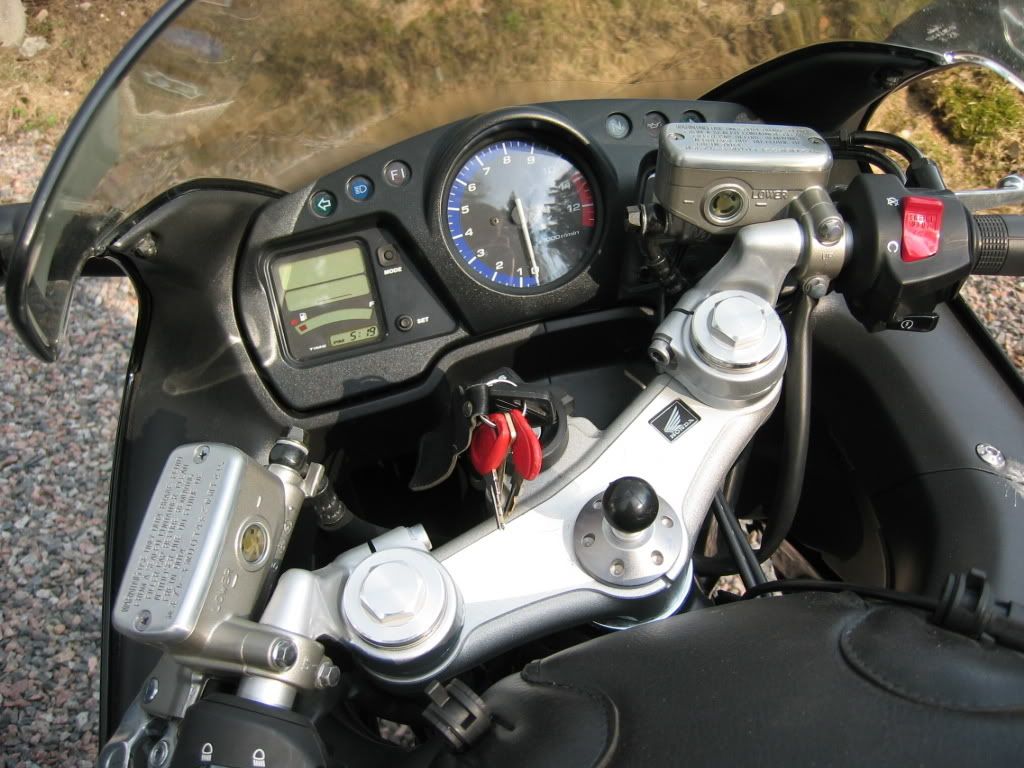

Eli ratkaisun avaimet olivat x-rayn pallonasennusohjeet (kiitokset vielä kerran!) ja sopivat RAM Mountin palikat. Pallon sai tosiaan XX:ään jatkomutterin avulla kiinni joka mun tapauksessa smirgelillä ja dremelillä *työstettiin 12 mm mittoihin. Työstöstä tuli heittämällä sopivan tiukka ja asennus onnistui kivutta kierretangon avulla.

Palloon tilasin ennakoiden kaksi vaihtoehtoa, 3” ja 5,25” varret.

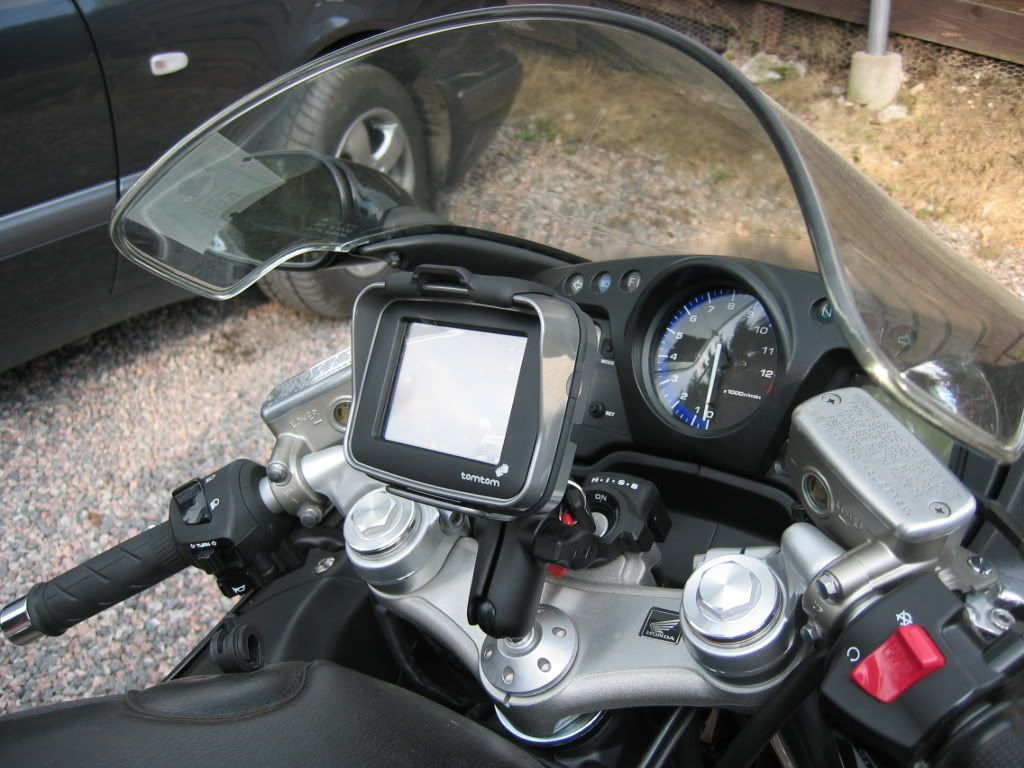

3” varsi on sopiva ilman tankkilaukkua

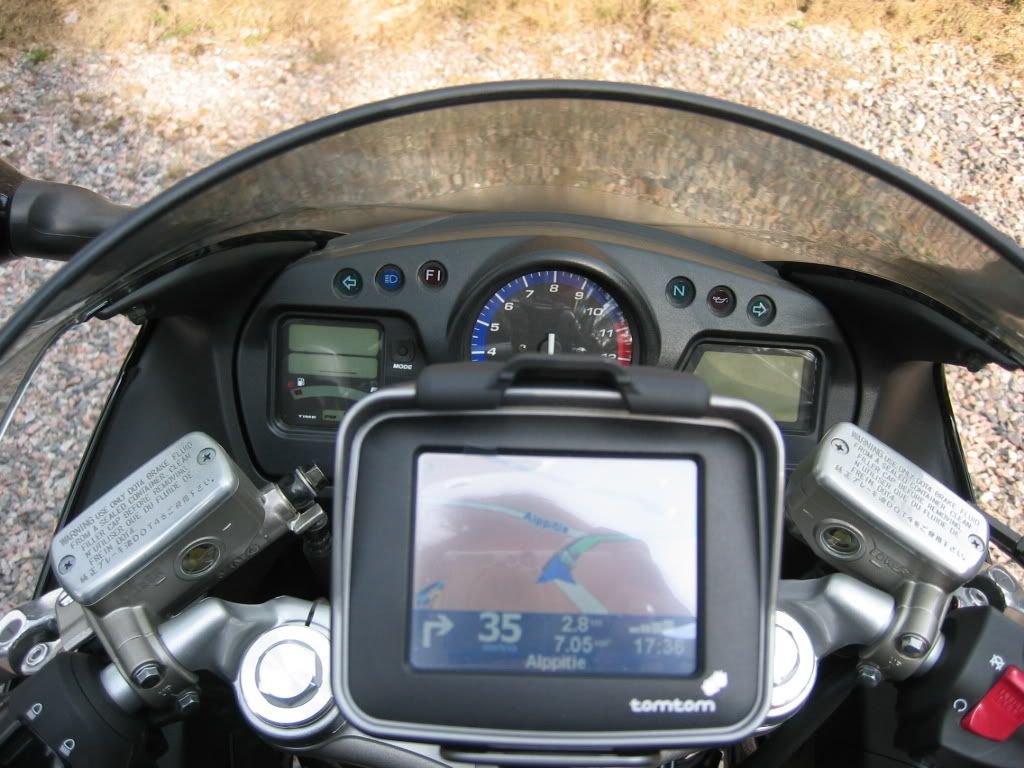

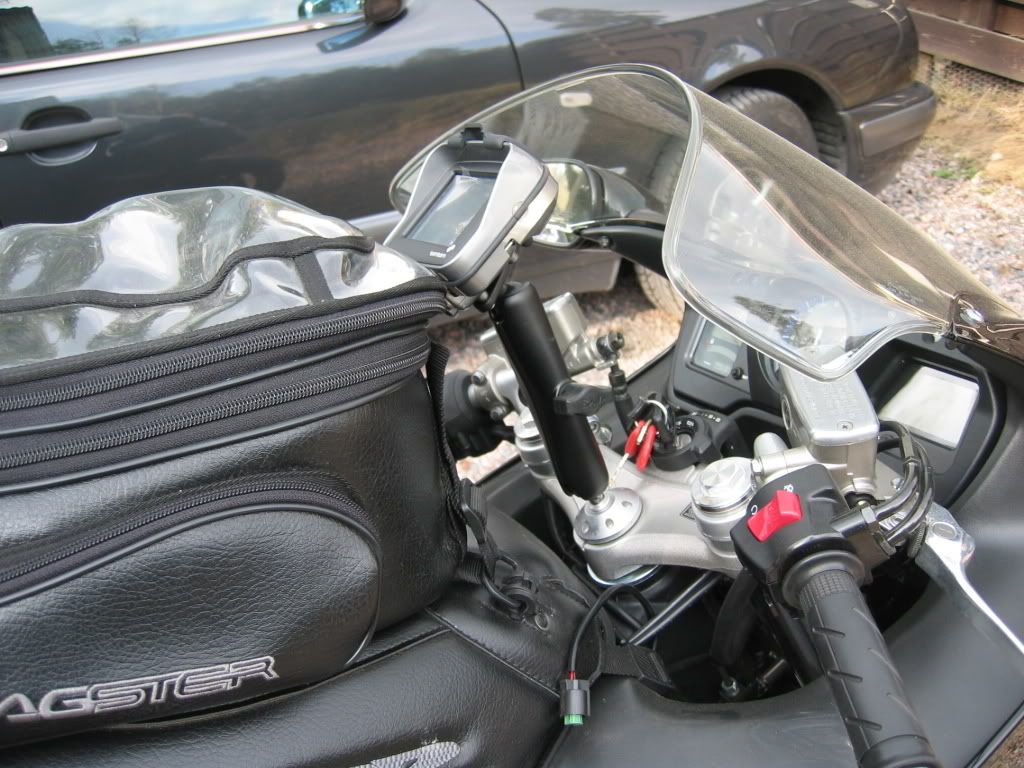

Ja tankkilaukun kanssa taasen pitää olla tuo pitempi 5,25 ” varsi jotta Bagsteri mahtuu olemaan paikoillaan ja ruutu näkyy. *





Tomppa on vakiotelineessä kiinni jossa taas on pallosovitin kiinni johon varsi kiinnitetään.

Varsissa on toisessa päässä sisällä jousi joka toisaalta painaa toista päätä auki ja vastaavasti avaa toista päätä. Tiukempi pää kiinni telineen palloon niin asennus ei purkaudu osiksi kun tompan irrottaa pyörästä. Kiristys ja löysääminen tapahtuu varressa olevalla siipimutterilla. Etäisyyden ja kallistuksen säätö onnistuu, asennuksessahan on kaksi niveltä Ja kun tomppa ei ole pyörässä kiinni niin tankoon ei jää kiinni kilotolkulla epäesteettistä rojua, vain pallo siististi keskelle.



Käytetyt palikat ovat:

RAM-B-238U + RAM-S-TO2 = RAM Mountin TomTom Riderin adapteri
RAM-B-236U = RAM Mountin 1” pallo kierteellä
RAM-B-201U-C = RAM Mountin 5,25” varsi
RAM-B201U = RAM Mountin 3” varsi

http://www.ram-mount.com/

Ja Motonetistä 1 kpl jatkomuttereita ja sopiva kierretanko asennuksen avuksi.

RAM Mountin hilppeitten arvo oli 86 $ toimituskuluineen joista toimituskulut olivat 40$. Tilauksen tein http://www.gpscity.com/ kautta, maksu tapahtui visalla. Tilaus lähti 15.4. ja kamat saapui 2.5. (10 arkipäivän kuluessa). Tilauksesta tuli emaillä vahvistus ja linkki gps-cityn sivuille josta näki miten tilaus heillä etenee. Kun kamat oli kasassa ja toimitus lähti jenkkilästä liikenteeseen, niin tuli uusi linkki Fedexille josta näki kokoajan missä päin palloa paketti on tulossa.

Kohtuullisen etsimisen jälkeenkään en löytänyt eurooppalaista toimittajaa josta olisi löytynyt kaikki em. osat. Euroopasta toimitus olisi ollut ehkä nopeampi ja postikulut pikkasen pienemmät.

Eka ajolenkki osoitti että paketti pysyy hyvin tärinässä ja töyssyissä paikoillaan. Ainakin tompan napin kautta kuuluvuus oli hyvä aina 120 kmh asti ja nappi miellyttävä korvassa. Täytyy testata vielä mukana tullut kypärän sisään asennettava läpykkä. Korvat tosin muistelevat vieläkin kauhulla parin vuoden takaista autocomin kokeilua kuulokkeilla.

edit:

Lisätty kuvat suoraan viestiin linkkien sijaan. Ja kuvat näyttää olevan vähintäin riittävän isoja... noillekin oli jotkut kokorajat varmaan jossain mainittuna...

[uuvatti]

Siis ei mulla ole tomtomia ollenkaan, kommentoin vaan sitä kiinnitysta birdin keskimutteriin jos päätyy rammountin palikoihin.

Mulla on ollu ihan tavallinen käsigps tai nokian känny tossa navikaattorina...



tuossa vielä se viilalla koneistettu mutteri

Pahus kun noi kuvat ei näy... ei tämmönen poropeukalo tajua ilman selkeetä kuvaa jotta mitenkäs se mutteri siihen laitetaan..

[uuvatti]

Thänx!

Vielä pitää kysyä että pysyykö se tosiaan siinä keskimutterissa kiinni, kunhan ei viilaa liian väljäksi tuota jatkomutteria?

Meinaan hankala käydä kokeileen/tutkimassa itse nyt kun mopotin on kaukana talviunilla...

[tomtomgsxf750]

Heps

Itse laitoin xx kiinni siten että alumiini lätkä johon reikä josta menee keskimutteri läpi. Lätkää putki kiinni ja taivutetaan ylös päin ja siihen tompan teline kiinni...

Ei välttämättä siistein mutta toimii.

Entisessä pyörässä GSX705f virrittelin visiirin ja katteen välii mutta katteet tärisi vauhdissa liikaa ja tomppa rupesi pätkimään.

Nyt sain XX tukevasti kiinni ja ei ole ollut pätkimis ongelmia...
